「电流战争」140年后的终极翻盘：800V高压直流重构AI数据中心供电体系

2019年春天，我第一次在某个大型互联网公司的数据中心里看到240V高压直流系统时，心里其实是不以为然的。那时候我和大多数人一样，觉得交流电统治了世界一百多年，直流不过是历史课本里的注脚。直到2025年，我亲眼见证了NVIDIA在Computex上发布800VHVDC架构的那一刻，才意识到那场发生在十九世纪末的「电流战争」，正在以另一种形式重新开打。

物理定律面前，交流配电的三道坎

先说清楚一件事：交流配电在AI数据中心里遇到的瓶颈，不是工程问题，而是物理问题。功率等于电压乘以电流，这是中学物理教的东西，但它正在给整个行业划定天花板。当一个机架的功率从传统的10-15千瓦飙升到NVIDIARubinUltra计划的500千瓦到1兆瓦级别，每一道转换损耗、每一安培电流、每一瓦废热都在变成不可承受之重。

第一道坎是铜。54V配电要承载1兆瓦负载，电流接近两万安培。NVIDIA自己算过，单机架需要200公斤铜排。建一座1吉瓦的数据中心，光机架内铜排就要用掉20万公斤。把电压提到800V，电流降低约15倍，铜材用量直接降一个数量级。这是数学，不是魔法。

第二道坎是空间。以GB300NVL72为例，一个机架要塞进最多8个电源架。如果兆瓦级机架还用54V架构，NVIDIA的估算是电源设备将占满64个U位——整个机架全是电源，计算设备没地方放。这已经不是效率问题了，是物理上装不下。

第三道坎是散热。传统AC链路中每台服务器独立完成AC-DC转换，转换效率通常在90%-95%之间，剩下的全变成热量散在机架里。二十台服务器挤在一个机架，光电源转换就能产生一两千瓦的废热。在功率密度爆炸的今天，这等于在火山口上建数据中心。

产业链的集体冲刺：2025-2026关键时间线

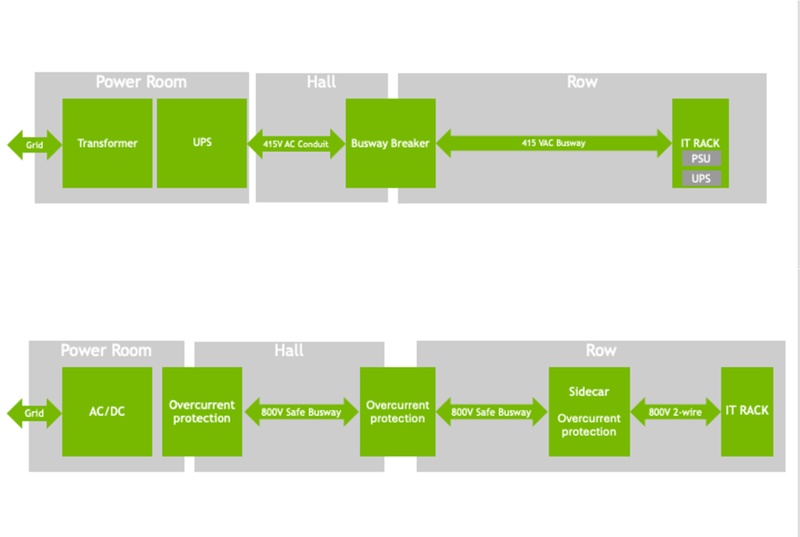

NVIDIA在Computex2025发布800V架构后，产业链的反应速度超出预期。英飞凌宣布与NVIDIA合作开发全链路方案，碳化硅和氮化镓器件实现单级转换效率98%。德州仪器在GTC2026上展示了两级转换设计：800V直接降到6V中间母线，再转换为GPU所需的亚1V核心电压，其中800V到6V这一级转换效率97.6%。意法半导体拿出了97.5%峰值效率的12千瓦和20千瓦功率交付板。

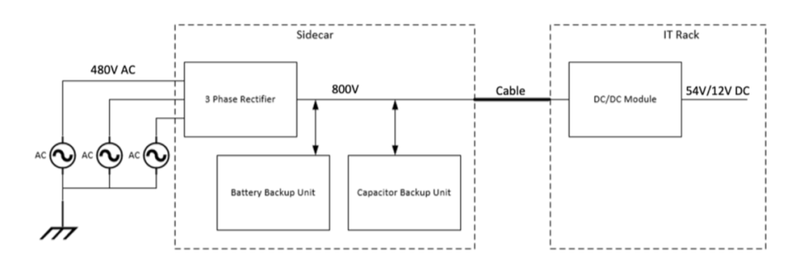

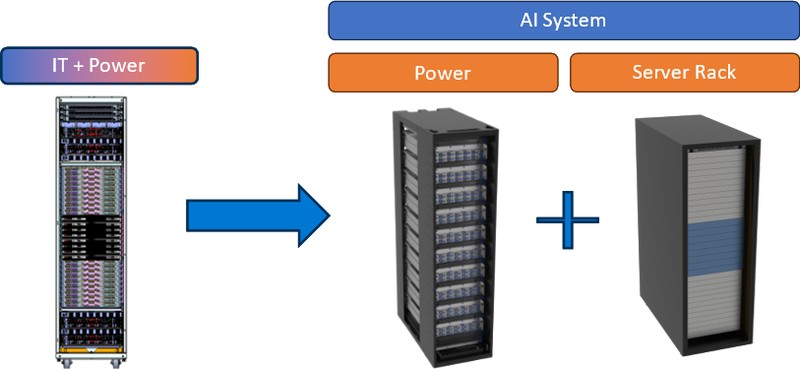

系统集成层面，台达发布660千瓦800VDC列间电源机架，维谛宣布产品线2026年下半年商用对接RubinUltra平台，施耐德公布支持多客户的800Vsidecar方案，伊顿发布专用参考架构。Legrand透露，OCP标准下电源架已从18千瓦升级到33千瓦，下一代正在开发72千瓦。

两条路线与终局架构

值得注意的是，行业并非只有一条路。微软、Google、Meta在2025年OCPEMEA峰会上联合推出MountDiablo项目，采用±400V方案而非NVIDIA力推的800V，更强调短期可行性和对电动车行业成熟供应链的利用。Meta的±400V方案预计2026年一季度率先落地，NVIDIA的800V方案锚定2027年配合RubinUltra量产。

±400V是过渡方案，800V是面向兆瓦级机架的终局。更远的未来，固态变压器（SST）将中压电网输入一步转换为800V直流，连独立整流环节都省掉，逼近供电效率的物理极限。

爱迪生大概没料到，为直流电翻盘的不是什么新物理学，而是一块又一块越来越渴电的AI芯片。这场140年后的翻盘，本质上是AI用物理定律逼着行业重新选择了那条被放弃的路。
